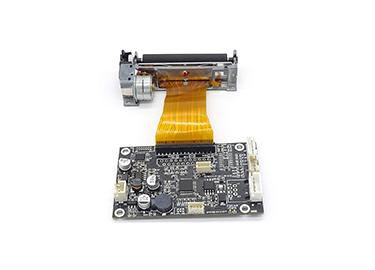

产品名称：热敏打印模块
产品简介：
ZKP58系列打印模块是深圳市屹鑫科技有限公司针对普通票据打印服务而精心设计的58MM热敏微型打印驱动板，具有体积小巧功能完善性能稳定等特点，该驱动板兼容ESC/POS指令集，额外增加了钱箱控制、外设状态查、NV LOGO图片的下载和打印等指令，驱动板设有5KB大容量缓存，保证连续打印顺畅不丢数据，驱动板使用USB和串口通讯方便嵌入各种自助服务设备中。
应用领域：
商场，餐饮，专卖店，仓储，税务，银行，医疗，邮政等自助设备
通讯说明：
USB通讯：
标准USB2.0打印类接口;
极大传输速率12M;
提供驱动安装包;
RS232/TTL通讯：
波特率：9600-115200bps，默认9600bps,可以修改;
数据位：8位;
校验：无;
停止位：1位或1位以上;
握手方式：RTS/CTS;
接口说明：
J6:电源输入 （HX2PIN 2.54MM）
引脚 | 符号 | 说明 |
1 | VIN | 电源输入 12-24V， >2A |
2 | GND | 电源地 |
J4:钱箱接口（RJ11 可选）
引脚 | 符号 | 说明 |
1 | GND | 电源地 |
2 | NC | 空 |
3 | VIN | 电源（12~24V等于J6输入电压） |
4 | CHECK_IN | 钱箱状态输入信号 |
5 | VOUT | 驱动输出， 可驱动2A负载 |
6 | GND | 电源地 |
J9:钱箱接口（XH4PIN 2.54MM 可选）
引脚 | 符号 | 说明 |
1 | VIN | 电源（12~24V等于J6输入电压） |
2 | VOUT | 驱动输出， 可驱动2A负载 |
3 | CHECK_IN | 钱箱状态输入信号 |
4 | GND | 电源地 |
J3: USB接口（XH4PIN 2.0MM）
引脚 | 符号 | 说明 |
1 | GND | 电源地 |
2 | D+ | DP USB数据 |
3 | D- | DM USB数据 |
4 | VBUS | USB电源 |
J6:串口接口，TTL/RS232可选（XH4PIN 2.0MM）
引脚 | 符号 | 说明 |
1 | NC | 不用 |
2 | VDD(3.3V) | 系统电源，可以不接 |
3 | GND | 通讯地 |
4 | RXD | 驱动板接收（连接外部TXD） |
5 | TXD | 驱动板发送（连接外部RXD） |
尺寸图：
PCB尺寸：
PCB尺寸（长*宽*高）钱箱使用RJ11接口 | 75.03 * 45.67 * 19.8MM | |
PCB尺寸（长*宽*高）钱箱使用XH2.54接口 | 75.03 * 45.67 * 10.3MM | |
定位孔中心长度 | 62.33MM | |
定位孔中心宽度 | 39.62MM | |
固定螺丝规格 | M3 (4颗) | |
